RESISTENCIAS,CONDENSADOR,BOBINAS Y TRANSFORMADORES
RESISTENCIAS
Componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito.
La corriente máxima de una resistencia viene condicionada por la máxima potencia que puede disipar su cuerpo. Esta potencia se puede identificar visualmente a partir del diámetro sin que sea necesaria otra indicación. Los valores más corrientes son 0.25 W, 0.5 W y 1 W. Código de colores
Para caracterizar una resistencia hacen falta tres valores: resistencia eléctrica, disipación máxima y precisión o tolerancia. Estos valores se indican normalmente en el encapsulado dependiendo del tipo de éste; para el tipo de encapsulado axial.
Estos valores se indican con un conjunto de rayas de colores sobre el cuerpo del elemento. Son tres, cuatro o cinco rayas; dejando la raya de tolerancia (normalmente plateada o dorada) a la derecha, se leen de izquierda a derecha. La última raya indica la tolerancia (precisión). De las restantes, la última es el multiplicador y las otras las cifras.
El valor de la resistencia eléctrica se obtiene leyendo las cifras como un número de una, dos o tres cifras; se multiplica por el multiplicador y se obtiene el resultado en Ohmios (Ω). El coeficiente de temperatura únicamente se aplica en resistencias de alta precisión (tolerancia menor del 1%).
Codificación en Resistencias SMD En las resistencias SMD ó de montaje en superficie.
CONDENSADORES
En condensador es un dispositivo formado por dos placas metálicas separadas por un aislante llamado dieléctrico. Un dieléctrico o aislante es un material que evita el paso de la corriente.
BOBINAS
La bobina o inductor es un elemento que reacciona contra los cambios en la corriente a través de él, generando una tensión que se opone a la tensión aplicada y es proporcional al cambio de la corriente.
TRANSFORMADORES
Los transformadores son dispositivos basados en el fenómeno de la inducción electromagnética y están constituidos, en su forma más simple, por dos bobinas devanadas sobre un núcleo cerrado de hierro dulce o hierro silicio.
Componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito.
La corriente máxima de una resistencia viene condicionada por la máxima potencia que puede disipar su cuerpo. Esta potencia se puede identificar visualmente a partir del diámetro sin que sea necesaria otra indicación. Los valores más corrientes son 0.25 W, 0.5 W y 1 W. Código de colores
Para caracterizar una resistencia hacen falta tres valores: resistencia eléctrica, disipación máxima y precisión o tolerancia. Estos valores se indican normalmente en el encapsulado dependiendo del tipo de éste; para el tipo de encapsulado axial.
Estos valores se indican con un conjunto de rayas de colores sobre el cuerpo del elemento. Son tres, cuatro o cinco rayas; dejando la raya de tolerancia (normalmente plateada o dorada) a la derecha, se leen de izquierda a derecha. La última raya indica la tolerancia (precisión). De las restantes, la última es el multiplicador y las otras las cifras.
El valor de la resistencia eléctrica se obtiene leyendo las cifras como un número de una, dos o tres cifras; se multiplica por el multiplicador y se obtiene el resultado en Ohmios (Ω). El coeficiente de temperatura únicamente se aplica en resistencias de alta precisión (tolerancia menor del 1%).
Codificación en Resistencias SMD En las resistencias SMD ó de montaje en superficie.
CONDENSADORES
En condensador es un dispositivo formado por dos placas metálicas separadas por un aislante llamado dieléctrico. Un dieléctrico o aislante es un material que evita el paso de la corriente.
BOBINAS
La bobina o inductor es un elemento que reacciona contra los cambios en la corriente a través de él, generando una tensión que se opone a la tensión aplicada y es proporcional al cambio de la corriente.
TRANSFORMADORES
Los transformadores son dispositivos basados en el fenómeno de la inducción electromagnética y están constituidos, en su forma más simple, por dos bobinas devanadas sobre un núcleo cerrado de hierro dulce o hierro silicio.
martes, 1 de julio de 2008
EJERCICIOS ELECTRONICA ANALOGICA
EJERCICIOS ELECTRONICA ANALOGICA
RESISTORES
1. Mencione cinco principales características de resistores fijos
· Se caracteriza porque la diferencia de potencial instantánea entre los terminales es directamente proporcional a la corriente que circula por el mismo.
· Maneja un código de colores que nos indica su capacidad.
· Manejan una resistencia fija.
· Solo tienen dos contactos.
· Manejan una tolerancia según su código de color.
1. Cuáles son las principales características de resistores no lineales.
R//
· Su valor óhmico varía en forma no lineal.
· Están considerados como sensores.
· Se auto calientan para modificar su valor.
· Algunos resistores no lineales son los termistores, resistores NTC, resistores PTC, VARISTORES Y FOTORESISTORES.
2. Realice un cuadro comparativo entre las diferencias y similitudes un potenciómetro, un reóstato y un trimmer.
·
Cuáles son las principales funciones de una bobina en circuito electrónico.
R// Cierto número de vueltas de cable que introducen inductancia magnética en un circuito eléctrico para producir flujo magnético o para reaccionar mecánicamente a variaciones de flujo magnético. Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica. Se fabrican arrollando un hilo conductor sobre un núcleo de material ferro magnético o al aire. Su unidad de medida es el Henrio (H) en el Sistema Internacional pero se suelen emplear los submúltiplos mH y µH.
Cuáles son las principales diferencias a nivel funcional entre: Bobina fija y Bobina variable, bobina con núcleo ferroso y bobina con núcleo de aire.
R// Las bobinas fijas tienen un núcleo y una capacidad fijos y las bobinas variables tienen un núcleo que se puede mover lo que provoca que su capacidad varíe.
La bobina con núcleo ferroso y con núcleo de aire varía en su capacidad ya que la de núcleo ferroso tiene mayor permeabilidad magnética.
Realice un cuadro comparativo entre:
RESISTORES
1. Mencione cinco principales características de resistores fijos
· Se caracteriza porque la diferencia de potencial instantánea entre los terminales es directamente proporcional a la corriente que circula por el mismo.
· Maneja un código de colores que nos indica su capacidad.
· Manejan una resistencia fija.
· Solo tienen dos contactos.
· Manejan una tolerancia según su código de color.
1. Cuáles son las principales características de resistores no lineales.
R//
· Su valor óhmico varía en forma no lineal.
· Están considerados como sensores.
· Se auto calientan para modificar su valor.
· Algunos resistores no lineales son los termistores, resistores NTC, resistores PTC, VARISTORES Y FOTORESISTORES.
2. Realice un cuadro comparativo entre las diferencias y similitudes un potenciómetro, un reóstato y un trimmer.
1. Mencione el valor.
·
Rojo-rojo-azul-café * verde = 2260 tolerancia de 0.5%
· Azul-amarillo-rojo * plateado = 6400 Tol. 10%
· Naranja-verde-café * dorado = 350 Tol. 5%
1. Mencione el valor en tecnología SMD y la tolerancia
· 323 naranja-rojo-naranja Tol. 5%
· 222 rojo-rojo-rojo Tol. 5%
· 1423 café-amarillo-rojo-naranja Tol. 1%
· 000 negro-negro-negro Tol. 5%
· 122 café-rojo-rojo Tol. 5%
· 423 Amarillo-rojo-naranja Tol.5%
· 1211 café-rojo-café-café Tol. 1%
· Azul-amarillo-rojo * plateado = 6400 Tol. 10%
· Naranja-verde-café * dorado = 350 Tol. 5%
1. Mencione el valor en tecnología SMD y la tolerancia
· 323 naranja-rojo-naranja Tol. 5%
· 222 rojo-rojo-rojo Tol. 5%
· 1423 café-amarillo-rojo-naranja Tol. 1%
· 000 negro-negro-negro Tol. 5%
· 122 café-rojo-rojo Tol. 5%
· 423 Amarillo-rojo-naranja Tol.5%
· 1211 café-rojo-café-café Tol. 1%
1. clasifique de tres formas diferentes los condensadores
R//

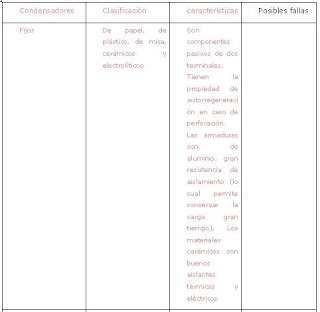

· CONDENSADORES FIJOS: De papel, de plástico, electrolítico.

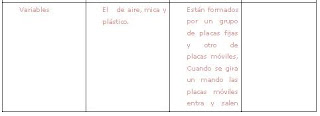

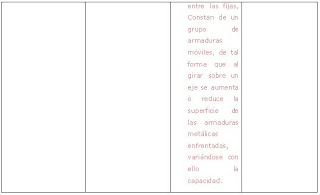

· CONDENSADORES VARIABLES: Constan de un grupo de armaduras móviles, de tal forma que al girar sobre un eje se aumenta o reduce la superficie de las armaduras metálicas enfrentadas, variándose con ello la capacidad. El dieléctrico empleado suele ser el aire, aunque también se incluye mica o plástico.
· CONDENSADORES AJUSTABLES: Denominados también trimmer, los tipos más utilizados son los de mica, aire y cerámica.
2. Mencione los usos de los condensadores.
R//
· Se utilizan para almacenar energía para darla en el momento que se necesite.
· Son muy útiles cuando debe impedirse que la corriente continua entre a determinada parte del circuito.
· Puede conducir corriente continua por solo un instante aunque funciona bien como conductores en circuitos de corriente alterna.
· Los condensadores de capacidad fija y capacidad variable se utilizan junto con las bobinas, formando circuitos en resonancia, en radios y otros equipos electrónicos.
· En los tendidos eléctricos se utilizan grandes condensadores para producir resonancia eléctrica en el cable y permitir la transmisión de gran potencia.
3. Identifique el símbolo con el nombre del condensador.
R//
· CONDENSADORES FIJOS: De papel, de plástico, electrolítico.
· CONDENSADORES VARIABLES: Constan de un grupo de armaduras móviles, de tal forma que al girar sobre un eje se aumenta o reduce la superficie de las armaduras metálicas enfrentadas, variándose con ello la capacidad. El dieléctrico empleado suele ser el aire, aunque también se incluye mica o plástico.
· CONDENSADORES AJUSTABLES: Denominados también trimmer, los tipos más utilizados son los de mica, aire y cerámica.
2. Mencione los usos de los condensadores.
R//
· Se utilizan para almacenar energía para darla en el momento que se necesite.
· Son muy útiles cuando debe impedirse que la corriente continua entre a determinada parte del circuito.
· Puede conducir corriente continua por solo un instante aunque funciona bien como conductores en circuitos de corriente alterna.
· Los condensadores de capacidad fija y capacidad variable se utilizan junto con las bobinas, formando circuitos en resonancia, en radios y otros equipos electrónicos.
· En los tendidos eléctricos se utilizan grandes condensadores para producir resonancia eléctrica en el cable y permitir la transmisión de gran potencia.

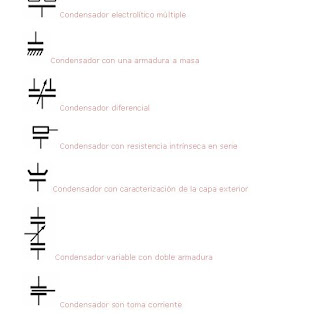

3. Identifique el símbolo con el nombre del condensador.
1. Escoja 5 tipos de condensadores mostrados en las figuras anteriores y menciones sus características eléctricas y su uso.
Electrolíticos. Tienen el dieléctrico formado por papel impregnado en electrólito. Siempre tienen polaridad, y una capacidad superior a 1 µF
Electrolíticos de tántalo o de gota. Emplean como dieléctrico una finísima película de óxido de tantalio amorfo , que con un menor espesor tiene un poder aislante mucho mayor. Tienen polaridad y una capacidad superior a 1 µF. Su forma de gota les da muchas veces ese nombre.
De poliéster metalizado MKT. Suelen tener capacidades inferiores a 1 µF y tensiones de trabajo a partir de 63v
Cerámico "de lenteja" o "de disco". Son los cerámicos más corrientes. Sus valores de capacidad están comprendidos entre 0.5 pF y 47 nF. En ocasiones llevan sus datos impresos en forma de bandas de color.
Condensador de Mica condensador que utiliza como material dieléctrico una capa de mica. De los dos tipos de mica existentes, flogopita y moscovita, la más utilizada por sus características eléctricas es la mica moscovita. Su construcción se basa en apilar láminas de mica y estaño para, finalmente, unir todas las láminas de estaño de un mismo lado y soldar, a continuación, los terminales de salida.
2. Justifique la posible importancia que representaría para usted el conocimiento sobre condensares en su titulación.
En mi titilación me serviría este conocimiento en el manejo de las señales alternas y directas ya que actúa como un filtro y son una parte importante en mi titilación el manejo de estas señales.
8. Mencione cinco aplicaciones básicas y específicas de condensadores en equipos electrónicos concretos.
En equipos de sonido me permiten demodular FM, además actúan como baterías de corta duración que se cargan y entregan su carga cuando es necesario, y actúan como un filtro que permiten pasar señales alternas pero no directas.
BOBINAS Y TRANSFORMADORES
Electrolíticos. Tienen el dieléctrico formado por papel impregnado en electrólito. Siempre tienen polaridad, y una capacidad superior a 1 µF
Electrolíticos de tántalo o de gota. Emplean como dieléctrico una finísima película de óxido de tantalio amorfo , que con un menor espesor tiene un poder aislante mucho mayor. Tienen polaridad y una capacidad superior a 1 µF. Su forma de gota les da muchas veces ese nombre.
De poliéster metalizado MKT. Suelen tener capacidades inferiores a 1 µF y tensiones de trabajo a partir de 63v
Cerámico "de lenteja" o "de disco". Son los cerámicos más corrientes. Sus valores de capacidad están comprendidos entre 0.5 pF y 47 nF. En ocasiones llevan sus datos impresos en forma de bandas de color.
Condensador de Mica condensador que utiliza como material dieléctrico una capa de mica. De los dos tipos de mica existentes, flogopita y moscovita, la más utilizada por sus características eléctricas es la mica moscovita. Su construcción se basa en apilar láminas de mica y estaño para, finalmente, unir todas las láminas de estaño de un mismo lado y soldar, a continuación, los terminales de salida.
2. Justifique la posible importancia que representaría para usted el conocimiento sobre condensares en su titulación.
En mi titilación me serviría este conocimiento en el manejo de las señales alternas y directas ya que actúa como un filtro y son una parte importante en mi titilación el manejo de estas señales.
8. Mencione cinco aplicaciones básicas y específicas de condensadores en equipos electrónicos concretos.
En equipos de sonido me permiten demodular FM, además actúan como baterías de corta duración que se cargan y entregan su carga cuando es necesario, y actúan como un filtro que permiten pasar señales alternas pero no directas.
BOBINAS Y TRANSFORMADORES
Cuáles son las principales funciones de una bobina en circuito electrónico.
R// Cierto número de vueltas de cable que introducen inductancia magnética en un circuito eléctrico para producir flujo magnético o para reaccionar mecánicamente a variaciones de flujo magnético. Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica. Se fabrican arrollando un hilo conductor sobre un núcleo de material ferro magnético o al aire. Su unidad de medida es el Henrio (H) en el Sistema Internacional pero se suelen emplear los submúltiplos mH y µH.
Cuáles son las principales diferencias a nivel funcional entre: Bobina fija y Bobina variable, bobina con núcleo ferroso y bobina con núcleo de aire.
R// Las bobinas fijas tienen un núcleo y una capacidad fijos y las bobinas variables tienen un núcleo que se puede mover lo que provoca que su capacidad varíe.
La bobina con núcleo ferroso y con núcleo de aire varía en su capacidad ya que la de núcleo ferroso tiene mayor permeabilidad magnética.
Realice un cuadro comparativo entre:
